金屬填料系列

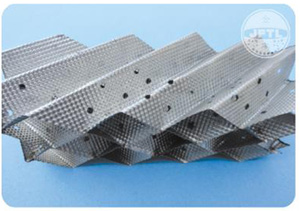

金屬孔板波紋填料
發布時間:2012-09-29  發布人:-  關注度: 11098

產品結構:金屬孔板波紋填料是由若干波紋平行且垂直排列的金屬波紋片組成,波紋片上開有小孔(或根據需要不開孔),波紋頂角約900,波紋形成的通道與垂直方向成450300角度。相鄰兩波紋片流道成900,上下兩盤波紋填料旋轉900疊放,在直徑較小用法蘭連接的塔內,波紋填料做成一個個整的圓盤,直徑略小于塔的內徑。在直徑較大的塔內,每盤波紋填料分成數塊,通過人孔放入塔內,在塔內拉拼成一個個完整的圓盤,上下兩盤填料的波紋片旋轉900安裝,使流體在塔內充分混合。

產品性能簡介:金屬孔板波紋填料由是由
0.15-0.20mm厚的各種金屬薄板沖壓而成,板上沖有φ4mm小孔及若干長約5mm的細縫,加強了濕潤性能并可能形成雙向滲透,開孔率約9-12%,其穿孔的板片表面有特殊紋理,以提高有效傳質面積。其分離能力類似于絲網波紋填料,但抗堵能力比波紋填料強。

應用:
主要應用于石油化工、化肥工業、天然氣凈化、冶煉等。如煤化工(在焦化廠回收粗苯的洗苯塔)、乙苯乙烯分離,高純氧制備、環氧丙烷分離,脫丁烷塔,環已烷回收,汽油分餾,常減壓煉油等裝置中作為等。如在原油脫氣脫水處理過程中的三相分離器或兩相分離器填料中使用。材質有201 301 304 316 316L 321等幾種。

型號

比表面積m 2 /m 3

堆積比重kg/m 3

空隙率%

傾斜角

壓力降Pa/plate

理論板數piece/m

125Y

125

100

98

45°

200

1~1.2

200Y

200

120~150

98



260

1.2~2

250Y

250

180-200

97

45°

300

2~2.5

350Y

350

280

94

45°

350

3.5~4

500Y

500

360

92

45°

400

4~4.5

125X

125

100

98

30°

140

0.8~0.9

250X

250

200

97

30°

180

1.6~2

350X

350

280

94

30°

230

2.3~2.8

500X

500

360

92

30°

280

2.8~3.2

產品執行標準

不銹鋼孔板波紋填料HG/T 21559.2-2005
